Filtr paliwa w JCB 3CX i 4CX - jak działa, kiedy wymieniać i jak nie zniszczyć wtrysku?

Szybka odpowiedź: filtr paliwa w JCB 3CX i 4CX chroni układ wtryskowy przed zanieczyszczeniami i wodą. W silnikach Ecomax z systemem Common Rail wymiana co 500 motogodzin lub raz w roku (zgodnie z DTR maszyny) jest krytyczna - zaniedbanie grozi uszkodzeniem pompy wysokiego ciśnienia i wtryskiwaczy, a ich naprawa to wydatek liczony w tysiącach złotych.

Układ paliwowy nowoczesnej koparko-ładowarki JCB to precyzyjna konstrukcja, w której luzy par precyzyjnych mierzy się w mikrometrach. Jedno zanieczyszczenie, odrobina wody albo nieodpowiedni filtr paliwa JCB potrafią uruchomić łańcuch zdarzeń kończący się kosztowną awarią - zwłaszcza w silnikach Ecomax z elektronicznym wtryskiem Common Rail. Poniżej wyjaśniamy, jak działa filtracja w kolejnych wersjach silnika, kiedy i jak wymieniać filtry, co oznacza kontrolka WIF oraz jak dobrać właściwy numer części do swojej maszyny.

Jak działa układ filtracji paliwa w JCB 3CX i 4CX?

Układ filtracji różni się w zależności od generacji silnika. Starsze maszyny z silnikami mechanicznymi (Perkins oraz JCB Dieselmax Tier 2 i Tier 3) pracują z prostszym układem. Nowsze silniki Ecomax (Tier 4 Interim i Tier 4 Final) z wtryskiem Common Rail wymagają filtracji dwustopniowej, bo potrzebują wyjątkowo czystego paliwa.

Oba elementy pełnią inną rolę i nie wolno mylić ich funkcji. W silnikach Dieselmax z mechanicznym wtryskiem oraz w starszych Perkinsach układ jest prostszy, a jednostka mniej wrażliwa na jakość paliwa - ale regularna wymiana wkładu pozostaje obowiązkowa, bo zatkany filtr to spadek ciśnienia zasilania i problemy z rozruchem.

Dlaczego woda w paliwie niszczy silnik JCB?

Woda w paliwie to najgroźniejsze zanieczyszczenie w układzie. Nie chodzi tylko o korozję: w systemie Common Rail woda nie ma właściwości smarnych, których potrzebują pary precyzyjne pompy i wtryskiwaczy. Efektem jest przyspieszone zużycie „na sucho", a przy większej ilości wody - mechaniczne uszkodzenie elementów wysokociśnieniowych. Woda bierze się z kondensacji w niepełnym zbiorniku, z tankowania z beczek i zbiorników z osadem oraz z paliwa złej jakości. Zimą dochodzi ryzyko zamarznięcia separatora i nagłej blokady układu. Pierwszą barierą jest tu separator wody 32/925666, który oddziela wodę, zanim trafi ona do układu wysokiego ciśnienia.

Dieselmax, Ecomax czy Perkins - jak rozpoznać swój silnik?

Właściwy dobór filtra zaczyna się od identyfikacji silnika. Maszyny 3CX i 4CX dostawały kilka jednostek na przestrzeni lat:

• Do ok. 2004/2005 - silniki Perkins (różne wersje, inne numery filtrów).
• Ok. 2005-2014 - JCB 444 Dieselmax (Tier 2/Tier 3), wtrysk mechaniczny, tańszy w naprawie i mniej wymagający wobec jakości filtra.
• Od ok. 2013/2014 - JCB 444 Ecomax (Tier 4 Interim, później Tier 4 Final), elektroniczny Common Rail, filtracja bez kompromisów. Moce 3CX/4CX w tym okresie to 74/91/109 KM.

Różnica między Dieselmax a Ecomax jest dla filtracji fundamentalna: mechaniczny wtrysk wybacza więcej, Common Rail nie wybacza nic. Jeśli nie masz pewności, którą jednostkę masz, sprawdź tabliczkę znamionową silnika albo skontaktuj się z nami, podając numer seryjny (VIN) maszyny. Komplet filtrów do modelu znajdziesz w filtrach do 3CX.

Kiedy wymieniać filtr paliwa w JCB 3CX i 4CX?

Podstawowy interwał to 500 motogodzin lub raz w roku, w zależności od tego, co nastąpi wcześniej. Dotyczy warunków standardowych i zawsze należy go zweryfikować w DTR konkretnego egzemplarza. Interwał warto skrócić (nawet do 250 mtg) w sytuacjach:

• praca w silnym zapyleniu (ziemia, cement, piasek),
• tankowanie z beczek lub starych zbiorników o nieznanej historii,
• powtarzające się zapalanie kontrolki WIF,
• praca przy silnych mrozach,
• maszyna po długim przestoju, gdy układ mógł nasiąknąć wilgocią.

Objawy zatkanego lub zużytego filtra paliwa to wyraźny spadek mocy pod obciążeniem (kopanie, jazda pod górę), trudny rozruch, szarpanie przy stałym obciążeniu, czarny dym, nierówne obroty biegu jałowego i zapalona lub mrugająca kontrolka WIF. Każdy z tych objawów wymaga diagnostyki - praca z zatkanym filtrem w Ecomax grozi suchą pracą pompy wysokiego ciśnienia.

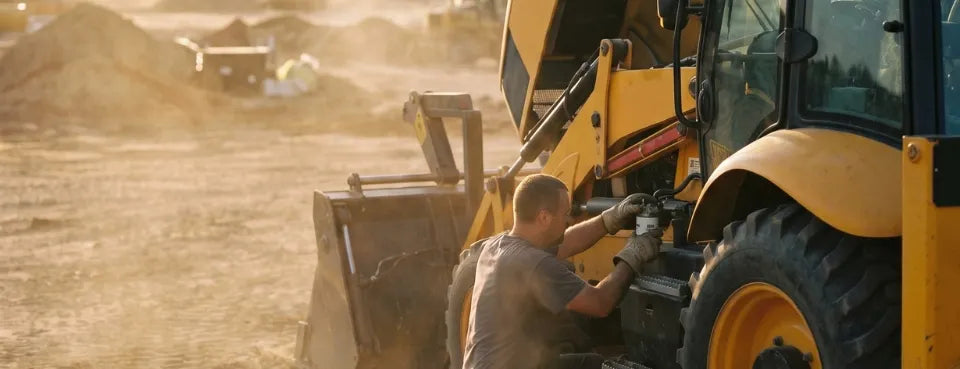

Jak wymienić i odpowietrzyć układ paliwowy JCB?

Wymiana filtra paliwa nie jest skomplikowana mechanicznie, ale w silnikach Common Rail wymaga przestrzegania dwóch zasad krytycznych. Skrócony przebieg:

1. Upewnij się, że silnik jest zimny, a zapłon wyłączony (kluczyk wyjęty).
2. Podstaw pojemnik pod filtr - reszta paliwa wyleje się przy odkręcaniu.
3. Odkręć obudowę lub miseczkę i wyjmij zużyty wkład.
4. Oczyść powierzchnie uszczelniające, sprawdź O-ringi separatora (w oryginalnych kompletach JCB nowe uszczelki są zwykle dołączone).
5. Zamontuj nowy wkład i dokręć momentem z DTR.
6. Odpowietrz układ ręczną pompką, a potem uruchom silnik i sprawdź szczelność.

Oryginał czy tani zamiennik - co faktycznie chroni silnik?

W silnikach Common Rail wybór filtra nie jest obojętny. O skuteczności filtracji mówi tzw. beta ratio: filtr o współczynniku beta = 200 przy danej frakcji przepuszcza tylko 1 na 200 cząstek tej wielkości. Tani zamiennik o niższym beta ratio i słabszej separacji wody przepuszcza cząstki, które docierają do wtryskiwaczy i pompy. Oryginalne filtry JCB są produkowane pod konkretny silnik - zarówno pod kątem beta ratio dla frakcji 5 µm i 2 µm, jak i skuteczności separacji wody.

Rachunek jest prosty: wtryskiwacz Common Rail to koszt rzędu setek do tysięcy złotych za sztukę (a silnik ma ich cztery), pompa wysokiego ciśnienia - kilka do kilkunastu tysięcy, a oryginalny filtr 32/922300 kosztuje ok. 78 zł. Jeśli sięgasz po zamiennik, wybieraj wyłącznie uznanych producentów filtracji przemysłowej z potwierdzonymi parametrami dla danego zastosowania i traktuj to jako punkt odniesienia, nie pewną alternatywę.

Filtr paliwa JCB zimą - żelowanie ON i separator wody

Poniżej temperatury CFPP (dla letniego oleju napędowego już ok. -10°C) parafiny wytrącają się z paliwa i blokują medium filtra - silnik gaśnie pod obciążeniem lub nie odpala rano. Depresatory działają wyłącznie zapobiegawczo: obniżają próg żelowania, ale nie rozpuszczą paliwa, które już zżelowało. Zimą tankuj zimowy olej napędowy (CFPP do -20°C i niżej), a przed mrozami rozważ sprawdzony depresator.

Woda zebrana w miseczce separatora zamarza i całkowicie blokuje przepływ paliwa - maszyna nie odpali lub zgaśnie po ruszeniu. Dlatego zimą codzienne spuszczanie wody z separatora jest zasadą bezwzględną, a nie czynnością „gdy zapali się WIF".

Oryginalne części układu paliwowego JCB

Pełny wybór znajdziesz w kolekcji filtry paliwa JCB, a komplet filtrów do modelu - w filtrach do 3CX. Zasady doboru oryginalnych filtrów opisuje też producent na stronie JCB Genuine Filters.

Numery części - filtr paliwa JCB 3CX i 4CX

Poniższe numery mają charakter poglądowy. Przed zamówieniem każdy z nich potwierdź wg numeru seryjnego (VIN) maszyny w dokumentacji JCB lub systemie JCB Service Parts Pro - ten sam model w różnych latach bywa obsługiwany przez inne numery (supersesje). Najszybciej dobierzemy część, gdy podasz nam numer seryjny (VIN).

Numery zamienników (Fleetguard, Donaldson i inne) mają wyłącznie charakter ilustracyjny i nie są rekomendacją zastosowania bez weryfikacji parametrów filtracji zgodnych z wymaganiami JCB dla danej wersji silnika.

Najczęstsze pytania o filtr paliwa JCB

Materiał ma charakter poradnikowy. Wiążące interwały, lokalizacja komponentów i specyfikacje części każdorazowo określa dokumentacja techniczno-ruchowa (DTR) konkretnej maszyny oraz JCB Service Parts Pro. Kontakt: sklep@interhandler.pl, tel. +48 723 06 07 08 (pon.-pt. 8:00-16:00).
