Hamulce JCB 3CX i 4CX - objawy zużycia, odpowietrzanie i dobór części
Szybka odpowiedź: hamulce JCB 3CX i 4CX to układ hydrauliczny z dwiema pompkami hamulcowymi, pakietami tarcz w tylnym moście i osobnym hamulcem postojowym. Miękki pedał, słabe hamowanie albo ubywający olej w zbiorniczku to sygnał do diagnostyki, a części dobiera się według numeru seryjnego (VIN) maszyny.

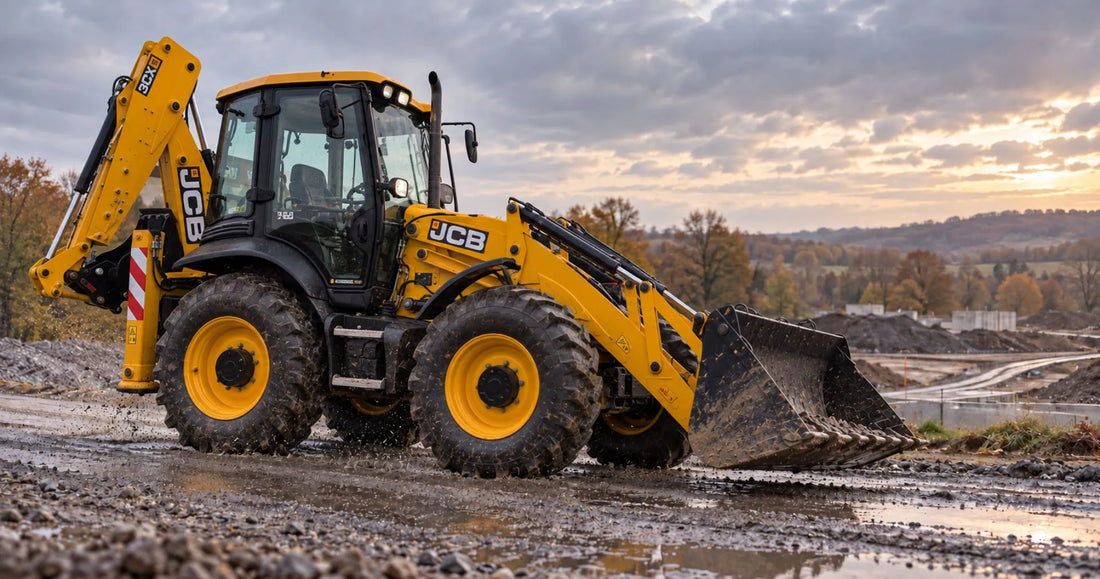

Koparko-ładowarka jeździ po placu budowy, po drogach dojazdowych i po drogach publicznych, często z pełną łyżką i osprzętem w górze. Sprawne hamulce decydują więc nie tylko o komforcie pracy, ale przede wszystkim o bezpieczeństwie operatora i osób wokół maszyny. W tym poradniku Sklep Interhandler wyjaśnia, jak zbudowany jest układ hamulcowy JCB 3CX i 4CX, po czym poznać, że coś jest nie tak, jak odpowietrzyć hamulce i które części najczęściej wymagają wymiany.
Jak działa układ hamulcowy koparko-ładowarki JCB
Hamulce JCB 3CX i 4CX składają się z trzech części. Każda z nich zużywa się inaczej i każda daje inne objawy, dlatego warto znać ich rolę, zanim zaczniesz szukać usterki.
Pompki hamulcowe
Dwie pompki (cylindry główne), po jednej na każdy pedał, zwykle ze wspomaganiem serwo. Zamieniają nacisk nogi na ciśnienie w układzie.
Hamulce w moście
Pakiety tarcz ciernych i przekładek pracujące w oleju wewnątrz tylnego mostu. Dociska je tłok hamulca z uszczelkami.
Hamulec postojowy
Osobny układ z tarczą i klockami, uruchamiany dźwignią i linką albo zaworem, zależnie od wersji maszyny.
Dwa pedały hamulca pozwalają hamować lewe i prawe koło osobno, co ułatwia ciasne manewry na budowie. Do jazdy po drodze pedały łączy się zatrzaskiem, żeby maszyna hamowała równo na obie strony. Układ ma też samoregulację, która w miarę zużycia tarcz utrzymuje stały skok pedału.
Objawy: kiedy hamulce JCB 3CX wymagają naprawy
Problemy z hamulcami rzadko pojawiają się nagle. Zwykle zaczynają się od drobnych zmian w pracy pedału, które łatwo zignorować. Najczęściej zgłaszane objawy to słabe hamulce JCB 3CX, miękki pedał i ubywający olej w zbiorniczku. Skrajnym przypadkiem jest brak hamulców JCB 3CX, czyli pedał, który wpada do podłogi.
| Objaw | Możliwa przyczyna | Co sprawdzić |
|---|---|---|
| Miękki, sprężynujący pedał | powietrze w układzie | odpowietrzenie układu, szczelność przewodów |
| Pedał powoli opada pod naciskiem | zużyte uszczelnienia pompki hamulcowej | pompka i serwo, wycieki przy pedałach |
| Pedał wpada do podłogi | duży wyciek, pusty zbiorniczek, uszkodzona pompka | poziom oleju, przewody, pompki |
| Ubywa oleju, a wycieku nie widać | nieszczelne uszczelki tłoka hamulca w moście | poziom i wygląd oleju w tylnym moście |
| Maszyna ściąga na bok | rozłączone pedały, nierówne zużycie tarcz, powietrze po jednej stronie | zatrzask pedałów, odpowietrzenie każdej strony |
| Słabe hamowanie mimo twardego pedału | zużyte tarcze cierne, zły olej w układzie | rodzaj oleju, stan tarcz w moście |
| Maszyna stacza się na hamulcu postojowym | zużyte klocki lub tarcza, rozregulowana linka | regulacja i elementy hamulca postojowego |
Szczególnie podstępny jest ubytek oleju bez widocznego wycieku. Gdy uszczelki tłoka hamulca w moście tracą szczelność, olej z układu hamulcowego przecieka do oleju mostu. W zbiorniczku go ubywa, a w moście poziom rośnie. Jeśli zauważysz taki objaw, sprawdź też, czy na desce nie świeci kontrolka hamulców. Znaczenie lampek opisaliśmy w artykule o kontrolkach JCB 3CX i 4CX.
Pompa hamulcowa JCB 3CX i serwo
Pompa hamulcowa JCB 3CX, nazywana też pompką lub cylindrem głównym, to element, który najczęściej odpowiada za miękki lub opadający pedał. Uszczelki tłoczka w pompce zużywają się z czasem, a jeśli do układu trafi niewłaściwy olej, mogą spuchnąć i stracić szczelność. W wielu wersjach pompka współpracuje z serwem, które zmniejsza siłę potrzebną do wciśnięcia pedału.
Pompki dla lewego i prawego pedału zużywają się podobnie, dlatego przy wymianie jednej warto sprawdzić drugą. Po każdej ingerencji w pompki układ trzeba odpowietrzyć.
| Część | Numer części | Kiedy potrzebna |
|---|---|---|
| Pompka hamulcowa servo 3CX 4CX | 15/920389 | opadający pedał, wyciek przy pompce ze wspomaganiem |
| Pompka hamulcowa 3CX 4CX | 15/910100 | miękki pedał mimo odpowietrzenia |
| Pompa hamulcowa 3CX 4CX | 15/106100 | nieszczelna lub uszkodzona pompa |
| Pompka hamulcowa wzmacniana 3CX | 332/S2314 | wymiana pompki w wersji wzmacnianej |
| Pompka hamulcowa 3CX | 332/H1144 | wymiana pompki w 3CX |
| Cylinder główny hamulca 3CX 4CX | 400/D7679 | zużyty cylinder główny, spadek ciśnienia w układzie |
| Zbiornik płynu hamulcowego | 126/00200 | pęknięty zbiorniczek lub uszkodzony króciec |
Pompka
Pompka hamulcowa servo 3CX 4CX
SKU 15/920389 (oryginał)
Pompka hamulcowa ze wspomaganiem do koparko-ładowarek JCB 3CX i 4CX.
Zobacz produkt →
Cylinder
Cylinder główny hamulca 3CX 4CX
SKU 400/D7679 (oryginał)
Cylinder główny układu hamulcowego koparko-ładowarki JCB 3CX i 4CX.
Zobacz produkt →
Tarcze hamulcowe w moście i ich wymiana
Hamulce robocze koparko-ładowarki pracują w oleju wewnątrz tylnego mostu. Pakiet składa się z tarcz ciernych i stalowych przekładek, które tłok hamulca dociska do siebie po wciśnięciu pedału. Dzięki kąpieli olejowej tarcze zużywają się wolno, ale nie wiecznie. Częste hamowanie z pełnym obciążeniem, praca na stokach i niewłaściwy olej skracają ich żywotność.
Wymiana tarcz hamulcowych JCB 3CX wymaga rozebrania mostu, dlatego to praca dla doświadczonego mechanika z odpowiednim wyposażeniem. Przy otwartym moście warto od razu wymienić uszczelki tłoka hamulca. To one odpowiadają za przeciek oleju z układu hamulcowego do mostu, a ich wymiana przy okazji kosztuje znacznie mniej niż ponowne rozbieranie.
| Część | Numer części | Kiedy potrzebna |
|---|---|---|
| Tarcza cierna hamulców 222x49,5x3,9 mm | 458/20353 | zużyta okładzina, słabe hamowanie |
| Tarcza cierna hamulca 3CX 4CX | 458/20281 | wymiana pakietu tarcz w moście |
| Tarcza oddzielająca, przekładka hamulcowa | 458/20285 | porysowane lub przegrzane przekładki |
| Tarcza hamulcowa przekładka 3CX | 332/G0484 | wymiana przekładek w 3CX |
| Uszczelka tłoka hamulca na tylnym moście 3CX | 813/50012 | ubytek oleju w zbiorniczku bez widocznego wycieku |
| Uszczelka tłoczka hamulcowego na tylnym moście | 813/50026 | przy każdym otwarciu mostu |
| Tłok hamulca 3CX 4CX | 448/54603 | uszkodzona powierzchnia tłoka |
| Trzpień samoregulacji hamulca 3CX 4CX | 450/18204 | rosnący skok pedału, niedziałająca samoregulacja |
Tarcza
Tarcza cierna hamulców
SKU 458/20353 (oryginał)
Tarcza cierna 222x49,5x3,9 mm do pakietu hamulców w moście.
Zobacz produkt →
Uszczelka
Uszczelka tłoka hamulca 3CX
SKU 813/50012 (oryginał)
Uszczelka tłoka hamulca na tylnym moście JCB 3CX. Wymieniaj przy każdym otwarciu mostu.
Zobacz produkt →Wszystkie części układu hamulcowego znajdziesz w kolekcjach 3CX Hamulce i 4CX Hamulce.
Hamulec postojowy: klocki, tarcza i linka
Hamulec postojowy działa niezależnie od hamulców roboczych i ma utrzymać maszynę na postoju, także na pochyłości. Zależnie od wersji maszyny jest uruchamiany dźwignią z linką albo hydraulicznie przez zawór. Zużyte klocki, wyrobiona tarcza albo rozciągnięta linka sprawiają, że maszyna zaczyna się staczać. Hamulca postojowego nie używaj do zatrzymywania jadącej maszyny, bo szybko zniszczysz klocki i tarczę.
| Część | Numer części | Kiedy potrzebna |
|---|---|---|
| Tarcza hamulca ręcznego 3CX 4CX | 460/35609 | wyrobiona lub przegrzana tarcza |
| Klocki hamulca ręcznego 3CX 4CX | 478/00849 | maszyna stacza się na hamulcu postojowym |
| Zestaw klocków hamulcowych 3CX 4CX | 336/E9695 | wymiana kompletu klocków |
| Klocki hamulcowe 3CX 4CX | 478/20039 | zużyte okładziny klocków |
| Zestaw naprawczy hamulca ręcznego | 476/21234 | naprawa mechanizmu hamulca postojowego |
| Komplet sprężyn zacisku hamulcowego | 15/920315 | słabe sprężyny, klocki nie odpuszczają |
| Zawór hamulca ręcznego 3CX 4CX | 400/G8891 | hamulec postojowy nie załącza się lub nie zwalnia |
| Linka hamulca ręcznego | 910/M1245 | rozciągnięta lub zerwana linka |
Hamulec postojowy
Tarcza hamulca ręcznego 3CX 4CX
SKU 460/35609 (oryginał)
Tarcza hamulca postojowego do koparko-ładowarek JCB 3CX i 4CX.
Zobacz produkt →
Klocki
Zestaw klocków hamulcowych 3CX 4CX
SKU 336/E9695 (oryginał)
Komplet klocków hamulcowych do koparko-ładowarek JCB 3CX i 4CX.
Zobacz produkt →Pozostałe klocki znajdziesz w kolekcji Klocki hamulcowe.
Jak odpowietrzyć hamulce w JCB 3CX
Powietrze w układzie to najczęstsza przyczyna miękkiego pedału. Układ trzeba odpowietrzyć po każdej wymianie pompki, przewodu, uszczelek tłoka albo po tym, jak zbiorniczek opróżnił się do dna. Poniżej ogólna kolejność. Dokładną procedurę i położenie odpowietrzników dla Twojej wersji maszyny znajdziesz w instrukcji obsługi.
- Zabezpiecz maszynę. Ustaw ją na płaskim podłożu, opuść łyżki na ziemię, wyłącz silnik i podłóż kliny pod koła.
- Uzupełnij olej. Napełnij zbiorniczek olejem wskazanym w instrukcji i pilnuj jego poziomu przez cały czas odpowietrzania. Pusty zbiorniczek wpuści do układu nowe powietrze.
- Rozłącz pedały. Lewą i prawą stronę odpowietrza się osobno, więc zwolnij zatrzask łączący pedały.
- Podłącz wężyk. Na odpowietrznik po odpowietrzanej stronie załóż przezroczysty wężyk i opuść jego koniec do naczynia z olejem.
- Pompuj i spuszczaj. Pomocnik wciska pedał i trzyma go, ty odkręcasz odpowietrznik, a po spuszczeniu porcji oleju zakręcasz go, zanim pedał zostanie zwolniony. Powtarzaj, aż w wężyku przestaną płynąć pęcherzyki.
- Druga strona i test. Powtórz czynności po drugiej stronie, połącz pedały i sprawdź hamowanie przy małej prędkości na placu, zanim wyjedziesz na drogę.
Olej
Olej hydrauliczny HP15 do układu hamulcowego 1 l
SKU 4002/0501E (oryginał)
Olej mineralny do układu hamulcowego. Zgodność z maszyną sprawdź w instrukcji obsługi.
Zobacz produkt →Naprawa hamulców JCB 3CX: co sam, a co w serwisie
Naprawa hamulców JCB 3CX zaczyna się od prostej diagnostyki, którą może wykonać operator: kontrola poziomu i wyglądu oleju w zbiorniczku, oględziny przewodów i węży, sprawdzenie zatrzasku pedałów i działania hamulca postojowego. Mętny lub ciemny olej warto wymienić i odpowietrzyć układ, bo zanieczyszczenia przyspieszają zużycie uszczelek.
Wymiana pompki, przewodów i elementów hamulca postojowego jest w zasięgu dobrze wyposażonego warsztatu. Prace w tylnym moście, czyli wymiana tarcz, przekładek i uszczelek tłoka, wymagają rozebrania mostu i najlepiej zlecić je serwisowi. Przy okazji przeglądu mostu sprawdź też poziom oleju w moście i skrzyni biegów, o czym piszemy w poradniku o skrzyni biegów JCB 3CX i 4CX.
- Ustal przyczynę. Porównaj objawy z tabelą w tym artykule i nie wymieniaj części na ślepo.
- Sprawdź numer seryjny (VIN). Pompki, tarcze i uszczelki różnią się między rocznikami i wersjami maszyn, a także między 3CX i 4CX.
- Zamów komplet. Przy otwieraniu mostu zamów tarcze, przekładki i uszczelki razem, żeby nie rozbierać go drugi raz.
- Odpowietrz i przetestuj. Po każdej naprawie odpowietrz układ i sprawdź hamowanie na placu.
Najczęstsze pytania
Jaki olej wlać do układu hamulcowego JCB 3CX?
W koparko-ładowarkach JCB układ hamulcowy zwykle pracuje na oleju mineralnym, takim jak JCB HP15. Rodzaj oleju zawsze potwierdź w instrukcji obsługi swojej maszyny. Nie mieszaj oleju mineralnego z płynem hamulcowym DOT.
Dlaczego ubywa oleju w zbiorniczku, choć nigdzie nie cieknie?
Najczęściej olej przecieka przez nieszczelne uszczelki tłoka hamulca do tylnego mostu albo przez uszczelnienia pompki do serwa. Sprawdź poziom i wygląd oleju w moście. Jeśli rośnie, przyczyna leży w moście.
Co zrobić, gdy pedał hamulca wpada do podłogi?
Natychmiast przestań jeździć maszyną, opuść osprzęt i zabezpiecz koła. Sprawdź poziom oleju w zbiorniczku i szczelność przewodów. Jeśli olej jest, a pedał nadal wpada, przyczyną jest zwykle uszkodzona pompka hamulcowa.
Czy hamulce w JCB 3CX trzeba regulować?
Hamulce robocze mają samoregulację, która w miarę zużycia tarcz utrzymuje stały skok pedału. Regulacji może wymagać hamulec postojowy z linką. Jeśli skok pedału wyraźnie rośnie, sprawdź mechanizm samoregulacji i stan tarcz.
Dlaczego koparko-ładowarka ściąga na bok przy hamowaniu?
Najprostsza przyczyna to rozłączone pedały, więc hamuje tylko jedna strona. Jeśli pedały są połączone, przyczyną może być powietrze po jednej stronie układu albo nierówne zużycie tarcz w moście.
Czy wymianę tarcz hamulcowych można zrobić samemu?
Tarcze hamulców roboczych pracują wewnątrz tylnego mostu, a ich wymiana wymaga rozebrania mostu. To praca dla serwisu z odpowiednim wyposażeniem. Przy otwartym moście wymień też uszczelki tłoka hamulca.
Czy można jeździć z miękkim pedałem hamulca?
Nie. Miękki pedał oznacza powietrze w układzie albo nieszczelność, a skuteczność hamowania może spaść w każdej chwili. Przed dalszą pracą odpowietrz układ i ustal przyczynę.
Jak dobrać części hamulcowe do mojej maszyny?
Najprościej podać nam numer seryjny (VIN) maszyny. Pompki, tarcze i uszczelki różnią się między rocznikami i wersjami 3CX oraz 4CX, więc dobór według numeru seryjnego (VIN) eliminuje ryzyko pomyłki.
