Kontrolki JCB 3CX i 4CX - co oznaczają i jak reagować

Szybka odpowiedź: kolor kontrolki to pierwszy sygnał. Czerwona kontrolka (często z brzęczykiem) oznacza usterkę krytyczną - zatrzymaj maszynę i nie pracuj dalej. Żółta lub pomarańczowa to ostrzeżenie - sprawdź przy najbliższej okazji. Zielona i niebieska są informacyjne. Dokładny zestaw i wygląd kontrolek zależy od rocznika i wersji, a wiążąca jest instrukcja operatora danej maszyny wg numeru seryjnego (VIN).

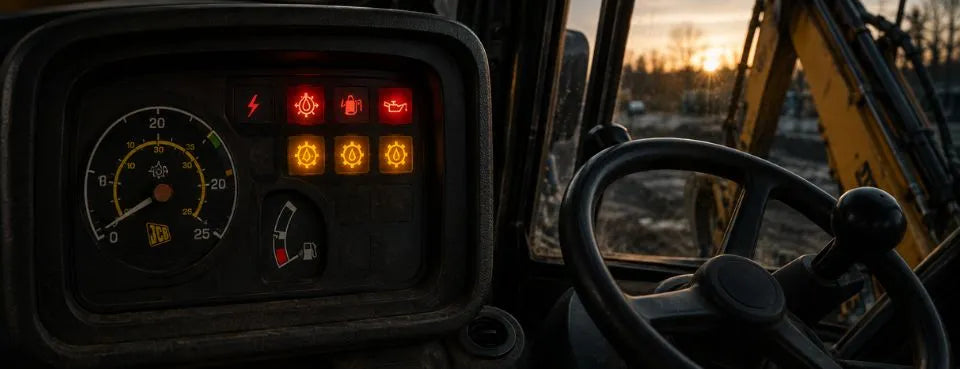

Deska rozdzielcza koparko-ładowarki mówi do operatora językiem kolorów i symboli. Zignorowana lampka potrafi zamienić drobną usterkę w kosztowną naprawę. W tym opisie kontrolek JCB 3CX i 4CX tłumaczymy, co oznaczają poszczególne kolory, które kontrolki są krytyczne, jak reagować i z jaką częścią wiąże się dany sygnał.

Po co znać kontrolki

Kontrolka to najtańszy system wczesnego ostrzegania w maszynie. Zapala się, zanim usterka stanie się odczuwalna w pracy. Operator, który potrafi ją odczytać, reaguje w kilka sekund, a nie po awarii. Trzy rzeczy warto zapamiętać:

Kolory kontrolek - klucz do deski

Kolory kontrolek nie są przypadkowe. W maszynach budowlanych, podobnie jak w pojazdach, obowiązuje ten sam klucz:

• Czerwony - ostrzeżenie krytyczne. Stan grozi uszkodzeniem podzespołu lub bezpieczeństwu. Zatrzymaj maszynę i ustal przyczynę, zanim pojedziesz dalej.
• Pomarańczowy / żółty - ostrzeżenie mniej pilne. Coś wymaga sprawdzenia lub sprawność jest obniżona. Sprawdź przy najbliższej okazji i zaplanuj serwis.
• Zielony / niebieski - informacja o stanie aktywnym (na przykład włączony kierunkowskaz, tryb napędu, światła). Niebieski to zwykle światła drogowe.

W instrukcji operatora JCB kontrolki dzielą się na dwie grupy: świecące bez sygnału dźwiękowego oraz świecące razem z brzęczykiem. Ta druga grupa to kontrolki krytyczne - producent zaleca dla nich zatrzymanie silnika i wstrzymanie pracy do usunięcia usterki. To najprostsza reguła czytania deski: kolor czerwony plus brzęczyk oznacza zatrzymanie maszyny.

Dokładny kolor i kształt symbolu w konkretnej maszynie może się różnić. Wiążącym źródłem jest zawsze instrukcja operatora i dokumentacja techniczno-ruchowa (DTR) danej maszyny wg numeru seryjnego (VIN).

Tabela kontrolek i reakcji

Poniżej zbiorczy klucz najczęstszych kontrolek w koparko-ładowarce, z zalecaną reakcją i powiązaną częścią. To ogólny przewodnik, nie zestaw symboli konkretnego rocznika.

Kontrolki krytyczne (czerwone)

To grupa, przy której instrukcja operatora zaleca zatrzymanie silnika i wstrzymanie pracy. Zwykle towarzyszy im brzęczyk.

Ciśnienie oleju silnika

Sygnalizuje spadek ciśnienia oleju - a to oznacza ryzyko braku smarowania i zatarcia w krótkim czasie. Zatrzymaj i wyłącz silnik, sprawdź poziom oleju i wycieki. Częsta przyczyna to zbyt niski poziom oleju lub zużyty filtr. Wiąże się z olejem silnikowym i filtrem oleju.

Temperatura cieczy chłodzącej

Oznacza przegrzanie silnika. Zmniejsz obciążenie, zatrzymaj maszynę i pozwól jej ostygnąć. Nie otwieraj układu chłodzenia na gorąco. Sprawdź poziom płynu, zabrudzenie chłodnicy i pasek napędu. Powiązany układ chłodzenia.

Ładowanie akumulatora

Świeci, gdy podczas pracy silnika zanika ładowanie. Powinna zgasnąć chwilę po rozruchu - jeśli świeci dalej, sprawdź pasek osprzętu, klemy i alternator. Zostawiona bez reakcji doprowadzi do rozładowania akumulatora i zgaśnięcia maszyny.

Ciśnienie i temperatura oleju przekładni

Spadek ciśnienia lub przegrzanie oleju w skrzyni grozi uszkodzeniem sprzęgieł i pompy. Zatrzymaj maszynę, sprawdź poziom oleju przekładniowego. Jeśli poziom jest prawidłowy, a kontrolka świeci, podejrzenie pada na czujnik, ale sygnału nie wolno lekceważyć.

Kontrolki ostrzegawcze (żółte)

Żółte i pomarańczowe kontrolki zwykle pozwalają dokończyć bieżącą czynność, ale wymagają sprawdzenia i zaplanowania serwisu.

Zabrudzony filtr powietrza

Sygnalizuje zapchany wkład i ograniczony dopływ powietrza - efektem jest spadek mocy i wyższe spalanie. Sprawdź i wymień filtr powietrza. Więcej piszemy w artykule o filtrze powietrza JCB 3CX i 4CX.

Woda w paliwie

Oznacza, że woda w separatorze osiągnęła poziom alarmowy. Spuść wodę z odstojnika bez zwłoki - woda w układzie zagraża pompie wysokiego ciśnienia i wtryskiwaczom. Powiązany filtr paliwa i separator. Szerzej w artykule o filtrze paliwa JCB 3CX i 4CX.

Podgrzewanie wstępne (świece żarowe)

Kontrolka żarzenia zapala się przed rozruchem na zimno i powinna zgasnąć, zanim uruchomisz silnik. Jeśli miga lub nie gaśnie w maszynie, która ma świece, sprawdź układ podgrzewania. Uwaga: część starszych 3CX z silnikiem Perkins nie ma świec żarowych, tylko świecę płomieniową - i może nie mieć tej kontrolki.

Kontrolki informacyjne

Zielone i niebieskie kontrolki nie sygnalizują usterki - informują o stanie maszyny. W koparko-ładowarce spotkasz między innymi:

• kierunkowskazy i światła awaryjne,
• światła drogowe (niebieska), pozycyjne i robocze (przednie i tylne),
• tryby skrętu w 4CX (dwa koła, cztery koła, jazda krabem),
• hamulec postojowy - przy próbie jazdy z zaciągniętym hamulcem dołącza brzęczyk,
• blokada zmiennika momentu, napęd, ręczny gaz.

Reakcja jest potrzebna tylko wtedy, gdy stan nie zgadza się z tym, co chcesz zrobić - na przykład kontrolka hamulca postojowego świeci, a próbujesz ruszyć.

Kontrolka a część - co sprawdzić

Każda kontrolka prowadzi do konkretnego układu. To najszybszy sposób, by od sygnału na desce przejść do właściwej części:

• Ładowanie - alternator, regulator, pasek, stan akumulatora.
• Ciśnienie oleju silnika - olej i filtr oleju, czujnik ciśnienia.
• Temperatura cieczy - układ chłodzenia, termostat, pompa, pasek.
• Filtr powietrza - wkłady filtra powietrza.
• Woda w paliwie - filtr paliwa i separator.
• Podgrzewanie - świece żarowe lub świeca płomieniowa, przekaźnik.

W nowszych maszynach z panelem cyfrowym kontrolka ogólna (wykrzyknik lub trójkąt) łączy się z kodem usterki na wyświetlaczu. Kodu nie zgaduj - odczytaj go w autoryzowanym serwisie JCB. Zawsze dobieraj wyłącznie oryginalne części JCB wg numeru seryjnego (VIN).

Co robić, gdy zapali się kontrolka

Prosty algorytm reakcji, zależny od koloru:

1. Czerwona (lub z brzęczykiem): zatrzymaj maszynę bezpiecznie, opuść osprzęt, zaciągnij hamulec postojowy. Wyłącz silnik, jeśli dotyczy ciśnienia oleju, temperatury, ładowania lub przekładni. Sprawdź to, co możesz bezpiecznie (poziomy, wycieki, pasek). Nie pracuj dalej do usunięcia przyczyny.
2. Żółta / pomarańczowa: zwykle możesz dokończyć bieżącą czynność, monitorując kontrolkę. Sprawdź powiązany układ przy najbliższej okazji i zaplanuj wymianę części.
3. Zielona / niebieska: to informacja. Reaguj tylko, gdy stan nie zgadza się z zamierzoną konfiguracją.

W razie wątpliwości, co oznacza konkretna kontrolka w Twojej maszynie, sięgnij do instrukcji operatora wg numeru seryjnego (VIN) lub skontaktuj się z autoryzowanym serwisem JCB.

Najczęstsze pytania

Materiał ma charakter poradnikowy. Dokładny zestaw, wygląd i znaczenie kontrolek zależą od rocznika, generacji i wyposażenia maszyny, a wiążącym źródłem jest instrukcja operatora oraz dokumentacja techniczno-ruchowa (DTR) konkretnej maszyny wg numeru seryjnego (VIN). Nie interpretuj piktogramów na podstawie ogólnych opisów bez potwierdzenia w DTR. W razie usterki skontaktuj się z autoryzowanym serwisem JCB. Kontakt: sklep@interhandler.pl, tel. +48 723 06 07 08 (pon.-pt. 8:00-16:00).
